vizcb-codeblock-visualizer
DeepSeek Harness 可视化插件：把模型回答中的 svg` / html / ````mermaid 代码块渲染为消息底部的内嵌图表卡片；并把 ````present-files` 指令渲染为工作区文件预览面板（HTML/图片/文本 + 文件卡片）。mermaid 为宿主端渲染（mermaid + svgdom，运行在独立 worker_threads，不污染宿主进程），运行时零网络外联（无 CDN、无 iframe 脚本）；依赖由安装时自动拉取（仓库不内置 node_modules）。

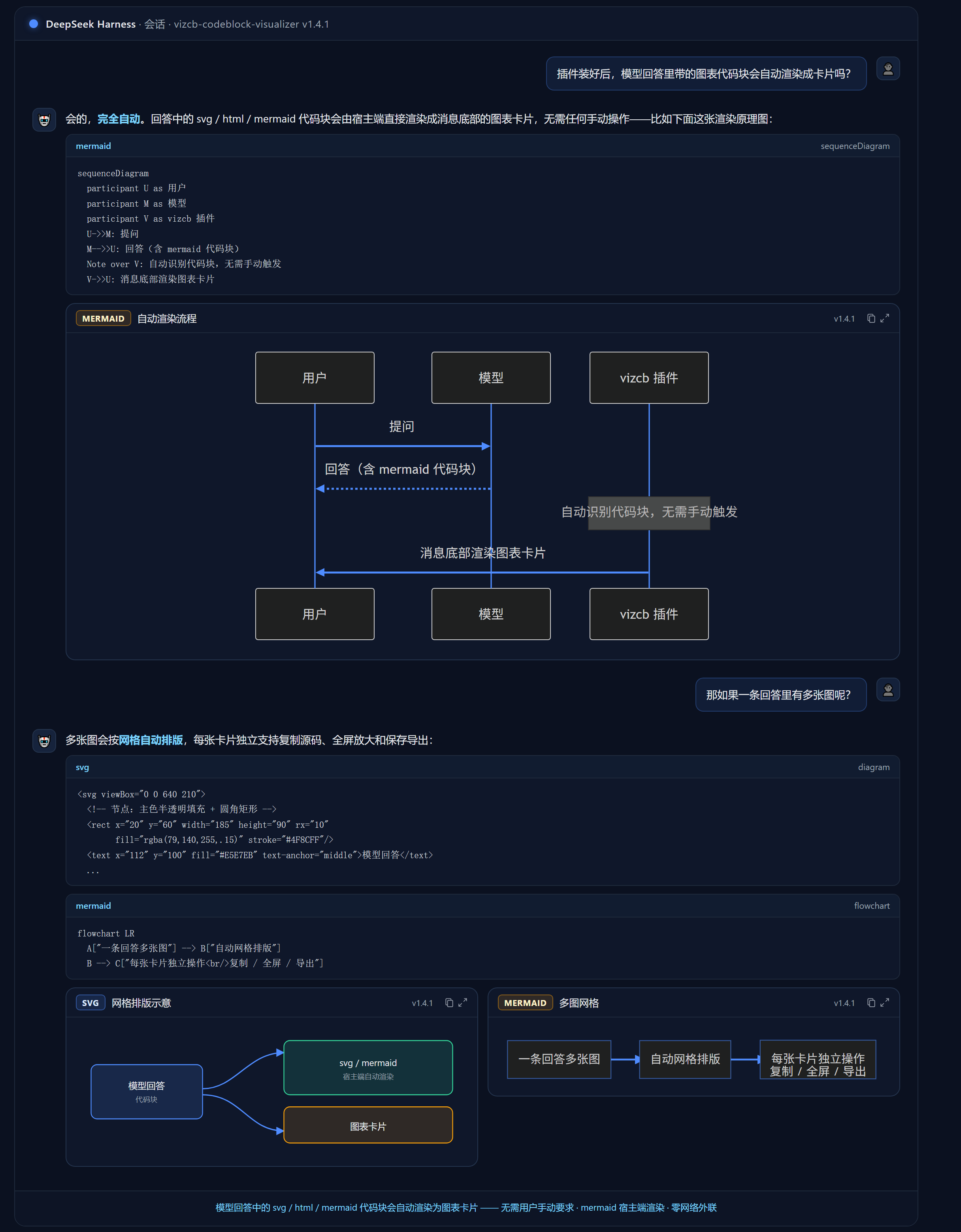

效果预览
vizcb-codeblock-visualizer 效果
功能
- SVG 卡片：宿主端 DOMPurify 消毒（剥 script / 事件属性 / javascript: 链接）+ 客户端宽松校验（与渲染路径一致），轻微 XML 瑕疵也能正常渲染
- HTML 卡片：空 sandbox iframe（默认禁脚本；
htmlAllowScripts 可开 iframe 内脚本）
- Mermaid 卡片：宿主端渲染（mermaid + svgdom → SVG，独立 worker_threads 隔离），24 种方言别名（flowchart/graph/sequenceDiagram…）；深色主题下文字/连线/箭头按宿主色板提亮（文字
#E5E7EB、连线 #4F8CFF），节点文字超出时自动扩宽矩形 + viewBox 自适应；同一图的并发请求合并、结果内存缓存
- 图注标题：自动提取代码块上方的标题行
- 交互：复制源码 / 全屏灯箱放大（Esc、点背景、按钮关闭）/ 保存导出（原生对话框自选位置与格式：PNG / SVG；HTML 导出源文件）
- 失败可见化：未渲染时显示原因通知条；mermaid 渲染错误显示具体原因
- 可预览文件（present-files）：模型在回复末尾输出 ````present-files
块列出最终成品文件 → 第一行自动打开预览面板（HTML 走sandbox="allow-scripts"iframe，图片大图，css/js/文本源码），其余排成文件卡片点击切换；**mtime 轮询**：文件被改写后预览自动整体刷新；卡片支持**复制完整路径**、**在系统文件管理器中显示**（宿主explorer /select）；路径先 resolve + 包含性校验（防 ../越界），经随机 token 前缀暴露，单文件超previewMaxBytes 拒绝；用户手动关闭预览后本次会话不再自动弹开；hideSourceBlocks` 隐藏渲染过的源码围栏，只留渲染结果（源码仍可复制；渲染失败/被禁用的图不会被误藏，源码保留）
- 呈现层（v1.7.0）：源码围栏与渲染卡片不同框——检测到成对闭合围栏的同一轮提交里隐藏源码并顶出占位骨架，成品淡入出现；卡片按语言预留占位高度，减少跳位；
prefers-reduced-motion 下无动画
- 工程化：配置化（8 块/条、64KB/块、重试阶梯、画布底色、mermaid 深色模式、预览上限等）、per-seq 缓存（可重试失败不缓存，重试真实重取）、递增退避重试（400/800/2000ms 阶梯，默认 6s 放弃并还原源码）、请求体限制 + 每会话限流 + mermaid 全局限流、
/vizcb/debug 自检、启动日志 [vizcb] mounted vX、node --test 24 用例 + GitHub Actions CI
安装
前提：目标 profile 为标准 DSH web 应用栈（含 dsh-web-app 的 turnTail 槽位，以及 systemPrompt / webServer / sessionQuery 服务）。桌面版 2.0.4 已验证；独立 dsh web（web profile）v1.4.1 实测可用。
方式 A —— 一键安装脚本（推荐）
# 1. 获取源码（git clone 本仓库 / 下载 zip）
# 2. 在仓库根目录运行（会自动复制插件 + 写入 bundles + 缺依赖时 npm install）：
powershell -ExecutionPolicy Bypass -File install-vizcb.ps1
# 其他 profile：
powershell -ExecutionPolicy Bypass -File install-vizcb.ps1 -ProfileName web
# 3. 重启 DeepSeek Harness
方式 B —— 手动复制
- 把
vizcb-codeblock-visualizer 目录复制到目标 profile 的 node_modules/
- 在 profile 的
package.json 的 dsh.profile.bundles 追加 "vizcb-codeblock-visualizer"
- （若未带 node_modules）在插件目录执行
npm install
- 重启
方式 C —— 作为 npm/git 依赖安装
在目标 profile 的 package.json 中把插件加入依赖并注册 bundle，然后执行 pnpm install（桌面版自带 pnpm，或直接用 dsh plugin 命令转发）：
// ~/.dsh/profiles/<name>/package.json
{
"dependencies": {
"vizcb-codeblock-visualizer": "github:Reseezhang/vizcb-codeblock-visualizer"
},
"dsh": {
"profile": {
"bundles": ["@deepseek-ai/dsh-base", "@deepseek-ai/dsh-web-app", "vizcb-codeblock-visualizer"]
}
}
}
或者用 dsh CLI 一行安装依赖（随后仍需把 "vizcb-codeblock-visualizer" 追加进上述 bundles 数组）：
dsh plugin --profile <name> add github:Reseezhang/vizcb-codeblock-visualizer
依赖（mermaid/jsdom/dompurify/svgdom）由 npm/pnpm 从 registry 自动拉取，仓库不内置 node_modules。
配置
默认值见 lib/index.js 的 DEFAULTS。在 profile 级 cordis.patch.yml 按 id 覆盖：
- id: vizcb-codeblock-visualizer
config:
maxBlocks: 8 # 每条消息最多渲染块数
maxBlockChars: 65536 # 单块最大字符数
retryDelaysMs: [400, 800, 2000] # 空结果重试的递增退避阶梯（第 N 次失败取第 N 项，末位兜底）
retryGiveUpMs: 6000 # 放弃等待并还原源码的时限（ms）；超时后仍按末位间隔探测
retryDelayMs: 2000 # 【兼容旧配置】显式配置它即按固定间隔重试，退避阶梯失效
minSvgHeight: 120 # SVG 无 viewBox 时的兜底高度
mermaidEnabled: true # 是否渲染 mermaid
mermaidTextColor: "#E5E7EB" # mermaid 深色主题文字/标签颜色（对齐宿主色板）
mermaidLineColor: "#4F8CFF" # mermaid 连线/箭头/生命线颜色
canvasBg: "#0F172A" # 卡片图区 / HTML / PNG 导出的画布底色
mermaidDark: null # mermaid 主题：null=自动检测（data-theme/prefers-color-scheme）、true/false=强制
htmlAllowScripts: false # HTML iframe 是否允许脚本（安全权衡，默认关）
debugLog: false # 请求级调试日志（开启写 os.tmpdir()/vizcb-debug.log）
mermaidRateMax: 30 # mermaid 渲染全局限流（滑动窗口内最大次数）
previewEnabled: true # 是否启用 present-files 文件预览
workspaceRoot: "" # 工作区根目录；留空 = sandboxPolicy.workspaceRoot → 进程 cwd
previewMaxBytes: 5242880 # 单文件预览上限（超过提示用浏览器打开）
previewPollMs: 3000 # 文件变化轮询间隔（ms）
maxFiles: 12 # 一次展示最多卡片数
hideSourceBlocks: true # 隐藏本插件渲染过的源码围栏（svg/html/mermaid/present-files），只留渲染结果
卸载 / 回滚
删掉 bundles 条目 + 删除插件目录 + 重启。
文件结构
vizcb-codeblock-visualizer/
├── package.json # dsh.bundle.patch + dsh.client 声明 + files 白名单
├── cordis.patch.yml # 挂载行 + 配置说明
├── README.md
├── DEVELOPMENT.md # 完整开发历程与踩坑记录
├── LICENSE # MIT
├── install-vizcb.ps1 # 一键安装脚本（按 files 白名单复制）
├── test/
│ └── index.test.mjs # node --test 冒烟测试
├── .github/workflows/ci.yml
└── lib/
├── index.js # Host：提示词 section + read-turn / mermaid.svg / p/<token> 预览 / reveal / debug 路由 + worker 管理（不碰 jsdom）
├── client.js # Client：turnTail 渲染 + 灯箱 + 保存导出 + 预览面板（__ModuleLoader__ 格式）
├── mermaid-worker.mjs # Worker：mermaid + svgdom 隔离渲染 + 渲染收尾（增强/自适应/消毒）
├── dom-worker.mjs # Worker：```svg 块的宿主端消毒（与 mermaid 渲染分线程，互不排队）
├── svg-dom.mjs # jsdom + DOMPurify + 节点自适应 + 配色增强（只允许被 worker import）
└── label-metrics.mjs # 纯文本度量（零依赖，主线程与 worker 共用）
版本历史
-
1.7.5 修「胶囊/菱形里的文字压出图形」（v1.7.4 的遗留）：后处理只认 rect.label-container，而 ([..]) 胶囊是 <g class="label-container"><path>、{..} 菱形是 <polygon class="label-container">，两者被直接跳过 —— mermaid 在 svgdom 下按「单行」算图形尺寸，两行标签就从底部（实测下溢 4.5px）和两侧（实测左右各溢 4~5px）压出去。现在：① 从 d / points 反推图形包围盒（jsdom 没有布局引擎，只能几何推算）② 矩形仍直接改宽高 ③ 路径/多边形按需非等比缩放（上限 1.6×），超出部分压字号兜住，并对描边加 vector-effect="non-scaling-stroke" 免得边框跟着变粗 ④ 行盒一律改成绝对像素并居中到图形中心。实测三个图形四边均为负值（文字完全在框内），state/class/ER 仍不受影响。POLISH_VERSION 递增到 2 让老缓存失效
-
1.7.4 mermaid 版式优化（纯增量，不动渲染引擎）：多行标签此前在 SVG 里每行字号字重完全一致，自动生成的图因此显得「平」；而 svgdom 下字体测量不准，mermaid 按「换行前」的行数算子块居中与框高，实渲染折成更多行后行与行会叠在一起、末行压出方框。现在在 worker 里同一趟 jsdom 解析中做版式后处理：① 节点标签首行 → 主标题（14px/500）、其余行 → 副标题（11.5px/0.72）② 按真实行数用像素重算行盒，并把整块文字在框内垂直居中（只补高不居中会让文字贴住框顶）③ 节点方框补 rx=6 圆角 ④ 边标签去灰底 ⑤ 连线统一 1.4px。渲染参数同时补 CJK 字体栈（Microsoft YaHei/苹方）与 14px 字号、curve: basis、间距 45/55、padding 10。只对 flowchart 生效（state/class/ER 的 g.node 结构不同，按固定行盒重排会把标题顶到框上沿）；mermaidPolish: false 会把渲染参数、配色增强、后处理整包退回改动前行为，可直接做 A/B 回滚（逐字节等价已验证）。缓存 key 补上配色与 POLISH_VERSION，避免「改了配置旧图不变」。
-
1.7.3 修「源码围栏一直不消失」（hideSourceBlocks 在 DSH 0.2.0-rc.2 上从未生效过——三处宿主假设都不成立，任一处单独就足以让功能失效）：① 语言标签类名是 CSS Modules 哈希名：旧代码查 [data-code-block-banner] .infostring，而真机是 _infostring_7gxqk_45，永远匹配不到（实测映射见 DEVELOPMENT 教训 14）② 即使选中横幅，横幅也不显示语言：宿主 CodeToolbar 的标签是 isLang(lang) ? lang : codeLabel，isLang 基于 shiki 语法集，svg/mermaid/present-files 都不在其中，只显示通用标签「代码块」（js 能显示正因为它在集合里）—— 语言在真机 DOM 上根本读不到 ③ turnTail 槽位与助手消息节点是兄弟（各自是 div[data-chat-turn] flowItem），旧实现「向上找最近的含代码祖先」会越过消息停在会话滚动列：fences 混进其它回合的块 → 与「本轮解析出的块」按序号对账必然错位（targets 恒空），命中数还会撞上 ≤24 守卫直接放弃（真机一个 turn 有 116 个流节点）。现在：语言标签按 [class*="infostring"], [class*="language"] 子串匹配；读不到语言时按正文特征识别（^<svg／mermaid 关键字…）；确认阶段改用宿主解析出的 code 做归一化内容对账（与顺序、语言标签无关，唯一命中才认，多命中要求语言一致，否则宁可少藏）；作用域按 data-chat-turn 收窄到本轮。顺带修掉一个反向 bug：原「正文正则扫 ```」兜底会把讲解 mermaid 语法的普通代码块误判成图表块并藏掉用户代码。另：客户端改动不需要重启（ 每 500ms 轮询每个客户端 bundle 的 mtime/ctime/size，变更后经 SSE 推送、浏览器热重载该模块）
完整踩坑历程见 DEVELOPMENT.md。
