dsh-visual-explainer
DeepSeek Harness plugin: explain professional/technical terms first (visual_terms), then render visual explanation cards as PNG (visual_explain) or a clickable offline mermaid page (visual_interactive)
The plugin will be installed here. Keep web if you are unsure.
npx -y @deepseek-ai/dsh plugin --profile web add github:biubiuandmiaomiao/dsh-visual-explainer#57d30ed36a02b2533ac4ecf5f11917310a3ea272
Visual Explainer is published as dsh-visual-explainer and currently resolves to version 0.2.2. The Hub verifies its manifest and preserves the exact installation source for reproducible installs.
给 DeepSeek Harness 的讲解插件：先把专业/技术名词讲成人话，再把讲解画成一张张 PNG 卡片，或生成一页可点的离线 mermaid 交互页。
图能压缩信息，前提是读者认识图上的词。所以这个插件把顺序固定下来：
visual_terms 把名词逐个翻成大白话（一个词一句，可带类比与常见误解）；visual_explain 才画图，图上的节点/步骤与已解释的名词一一对应；| 工具 | 作用 |
|---|---|
visual_terms | 第 0 轮：先解释名词。 把本次讲解里的专业/技术名词写成 { term, plain, context?, analogy?, pitfall? }，返回一段可直接放进回答开头的 markdown，并落盘 terms.md / terms.json |
visual_explain | 再画图。 写入你给的 HTML，按 <section id="fgN"> 逐张渲染成 PNG（先测真实高度再截图，图片底部没有多余留白），返回路径 |
visual_template | 可选：写出起步模板（1240px 画布、语义配色、卡片隔离样式、「名词 → 图里在哪」示例卡、测高脚本） |
visual_interactive | 另一种形态：生成可点的离线交互讲解页（左侧步骤条 + 右侧 mermaid 图 + 大白话）；check 用无头浏览器自检每一步的图能不能渲染 |
渲染走本机 Chrome / Edge 的 headless 模式：不装依赖、不联网。插件还注册了一份按需加载的技能手册（skill.md），把「把一张图讲成小白能懂」的完整流程与 mermaid 坑位写在其中。

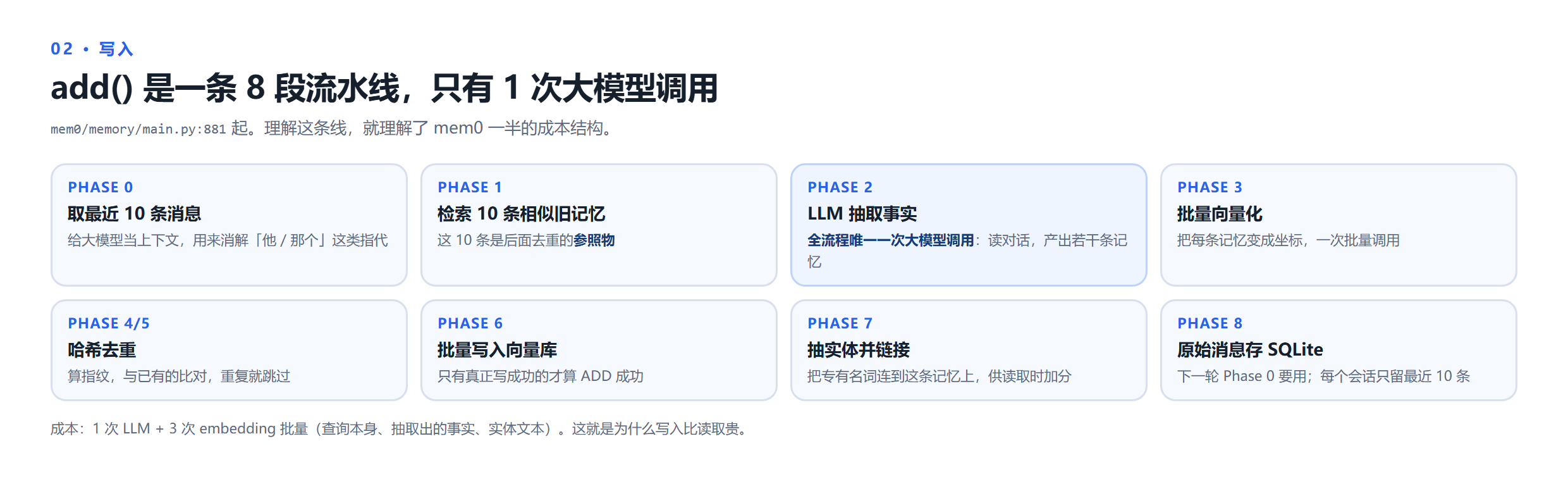

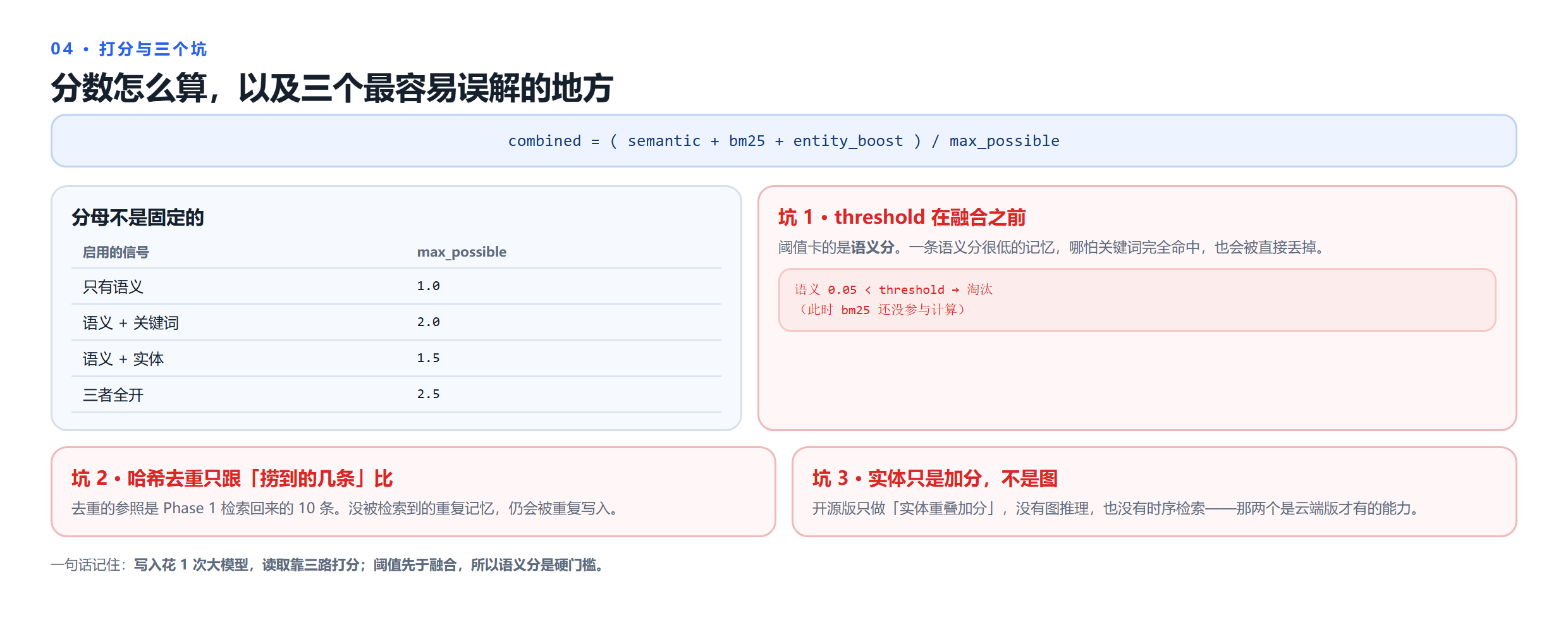

下面是本插件给 mem0 源码画的 add / search 流程卡片（4 张中的两张）：
git clone https://github.com/biubiuandmiaomiao/dsh-visual-explainer.git
cd dsh-visual-explainer
pwsh -File .\install.ps1 # 默认 link：源码改动下次重载生效
# 或：打包成 tgz 再装，和源码目录解耦
pwsh -File .\install.ps1 -Mode pack
脚本会自动找 pnpm（-Pnpm → DSH_DESKTOP_PNPM → DSH 内置运行时 → PATH），并把包选进 profile 的 dsh.profile.bundles。
装完必须重启一次 DeepSeek Harness：工具在进程启动时注册到 ctx.tools。（名词轮的「是否做过」记录是进程内的，重启后第一次画图会重新要求先解释名词——这是有意的。）
验证：
dsh-visual-explainer 的开关；%TEMP%\dsh-visual-explainer-status.json 里 pluginVersion、toolsRegistered、appliedAt 应与本次启动一致；visual_terms。在 profile 的 package.json（默认 %USERPROFILE%\.dsh\profiles\desktop\package.json）里：
{
"dependencies": {
"dsh-visual-explainer": "file:D:/path/to/dsh-visual-explainer"
},
"dsh": {
"profile": {
"bundles": ["@deepseek-ai/dsh-base", "dsh-visual-explainer"]
}
}
}
然后在 profile 目录执行 pnpm install。包内的 cordis.patch.yml 会插入插件行，不需要再手写 profile patch（手写过的话要删掉，否则会重复插入）。
在 profile 的 cordis.patch.yml 里按行 id 覆盖（也可以直接改包内默认值）：
- id: visual-explainer
name: dsh-visual-explainer
config:
outDir: .dsh-visual # 相对会话工作目录
scale: 2 # 2 → 1240px 画布输出 2480px 宽
width: 1240
browser: "" # 留空则自动找 Chrome / Edge
maxCards: 12 # 单次渲染上限，防止误渲染几十张
termsFirst: true # true=画图前必须先做名词轮；false=关掉门禁
explainerDir: .dsh-explain # visual_interactive 的默认输出目录

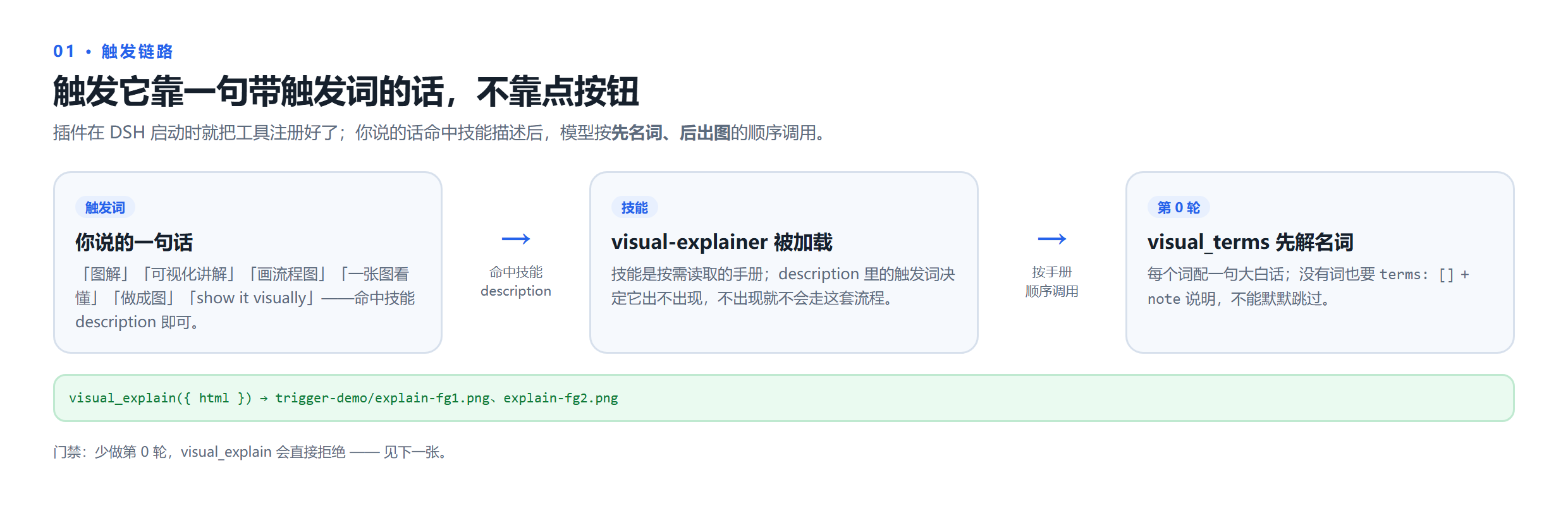

话术命中技能描述后，模型会按手册顺序调用工具；也可以直接点名工具。
// 1. 第 0 轮：名词
visual_terms({
topic: 'mem0 的 add / search 流程',
terms: [
{ term: 'Embedding', plain: '把一句话变成一串数字坐标，意思相近的坐标也相近' },
{ term: 'BM25', plain: '老式关键词打分：只认字面，不懂意思' }
]
});
// 2. 可选：写起步模板
visual_template({ path: 'explain.html' });
// 3. 出图（HTML 里每张卡是一个 <section id="fgN">，并带上测高脚本）
visual_explain({ html: '<!doctype html>…', outDir: 'figs' });
// 4. 或者：可点的交互页
visual_interactive({ action: 'scaffold', dir: 'explain', title: '看懂这个系统' });
// 改 explain/index.html 里的 const steps=[...]，然后：
visual_interactive({ action: 'check', dir: 'explain' });
// → 自检通过：14/14 张图渲染成功

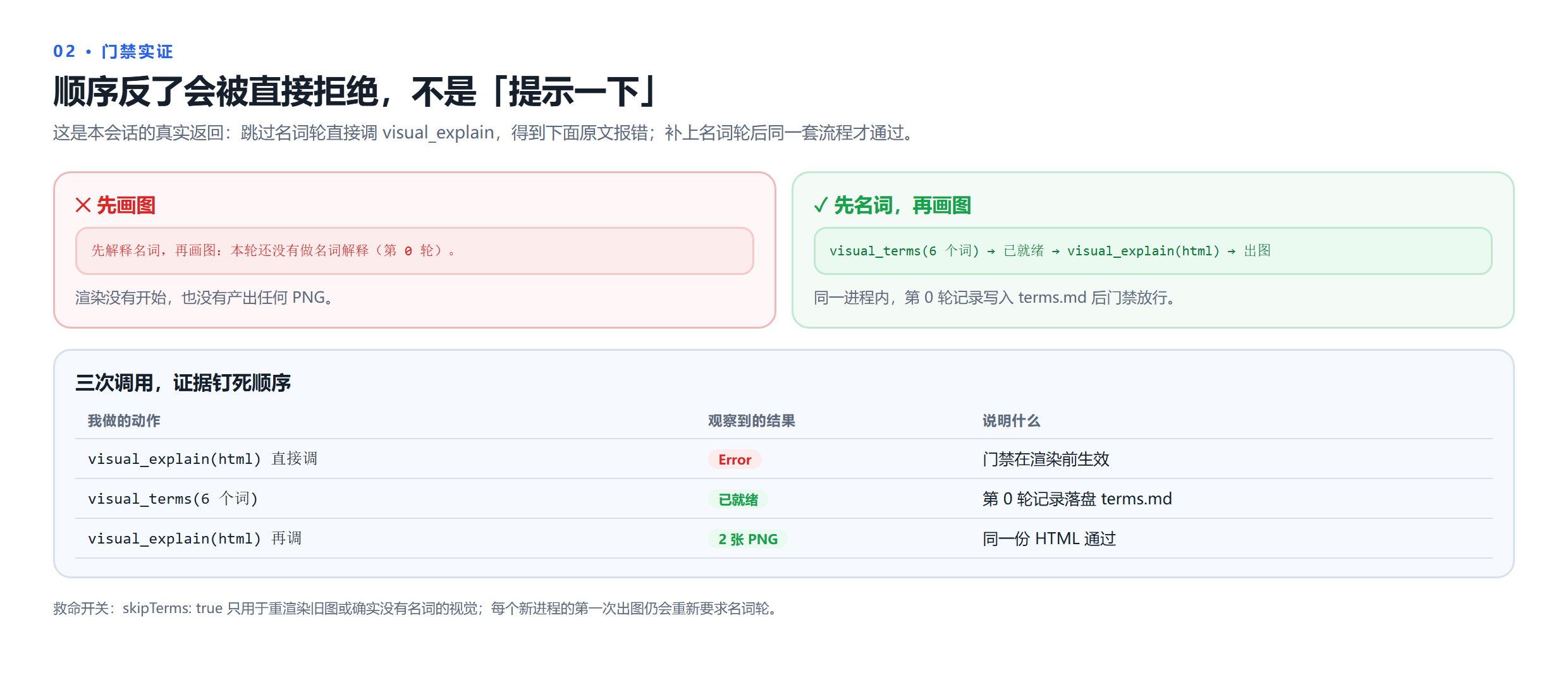

名词轮没做就调 visual_explain，会得到明确的错误：
先解释名词，再画图：本轮还没有做名词解释（第 0 轮）。
确实没有名词要解释时：visual_terms({ terms: [], note: '…' })，或给 visual_explain 传 skipTerms: true（只建议用于重渲染旧图）。
fg1、fg2、fg3…（渲染器靠它识别并按编号排序）；document.title，渲染器据此裁掉底部空白；不要改成 documentElement.scrollHeight，内容比视口矮时它会返回视口高度，所有图片都会变成同样尺寸并留白。node renderer.mjs --html explain.html --out figs --scale 2
node renderer.mjs --html explain.html --out figs --figs 1,3 # 只出某几张
node renderer.mjs --html explain.html --out figs --whole # 整页一张长图
node renderer.mjs --html explain.html --out figs --height 900 # 跳过测高
visual_interactive）| 交互 | 说明 |
|---|---|
| 左侧步骤条 | 点任意一步换图 + 换解释，当前步高亮并滚动跟随 |
| 上一步 / 下一步 / 自动播放 | 3 秒一步 |
| 键盘 | ← → 切换，空格 播放/暂停 |
| 深链 | index.html#s4 打开即停在第 4 步 |
| 自检 | index.html#selftest 依次渲染全部图并输出结果（check 依赖它） |
| 源码折叠 | 每步可展开 mermaid 源码，复制去 mermaid.live |
| 离线 | 自带本地 mermaid.min.js，不联网 |
关键限制：每一步要一张独立的小图，不要让 mermaid 源码做「增量显示」——alt 没闭合会直接 parse 失败；sequenceDiagram 每条消息建议 ≤10 个汉字，否则窄泳道会强行断词并插 -。
index.js # 插件入口：注册 4 个工具 + 技能手册
renderer.mjs # 卡片渲染：测高 + 逐卡截图（Chrome/Edge headless）
lib/terms.mjs # 名词轮的解析、去重、markdown 生成、门禁
lib/interactive.mjs # 交互页 scaffold / 自检
assets/ # mermaid.min.js、交互页模板
template.html # visual_template 写出的起步模板
skill.md # 插件注册的技能手册
cordis.patch.yml # bundle patch：插入插件行 + 默认配置
install.ps1 # 安装到 DSH profile
test/ # node:test 测试（渲染 / 名词轮 / 门禁 / 交互页）
node --check index.js
node --check renderer.mjs
node --check lib/terms.mjs
node --test # 11 个测试：纯逻辑 + 真渲染
test/render.test.js 会真的把自带模板渲染到临时目录并校验 PNG 尺寸；test/interactive.test.js 会跑一遍页面自检。没有 Chrome/Edge 的机器上，依赖浏览器的测试会自动 skip，纯逻辑测试仍会运行。
CI 在 Ubuntu / Windows × Node 20 / 22 上跑同一套测试（见 .github/workflows/test.yml）。
| 现象 | 检查 |
|---|---|
工具列表里没有 visual_terms / visual_explain | 重启 Harness；读 %TEMP%\dsh-visual-explainer-status.json：没有 appliedAt → 插件没加载；toolsRegistered.visual_terms=false → 看 termsRegisterError |
| 画图时报「先解释名词，再画图」 | 正常门禁：先调 visual_terms；确实没有名词就用 terms: [] + note；旧图重渲染用 skipTerms: true |
visual_terms 报「缺少 plain」 | 名词轮不允许只罗列名词：每个词补一句大白话 |
| 渲染失败 / 0 张图 | 状态文件的 lastFailures；多为找不到浏览器（设 browser 或 CHROME_PATH）或 HTML 里没有 id="fgN" |
| 每张图尺寸都一样且底部留白 | 测高脚本被改成了 scrollHeight |
| 多张卡挤进一张图 | 卡片隔离样式被删，或 id 不是 fgN |
| 中文变方框 | 用模板里的字体栈，别引入未安装的 web 字体 |
| 交互页白屏 | 必须用 scaffold 生成的页面（本地 mermaid.min.js）；不要从 CDN 引 |
MIT © 2026 biubiuandmiaomiao
打包的 assets/mermaid.min.js 是 Mermaid（MIT）的浏览器构建，用于离线渲染交互页；完整的第三方声明与许可证文本见 THIRD_PARTY_NOTICES.md。
